Double Side Probe Station
System introduction
반도체 프로브 스테이션 시스템은 웨이퍼 또는 칩 레벨에서 반도체 소자의
반도체 프로브 스테이션 시스템은 웨이퍼 또는 칩 레벨에서 반도체 소자의
전기적 측정 및 분석을 위해 설계된 고정밀 소자 특성 분석 시스템 입니다.

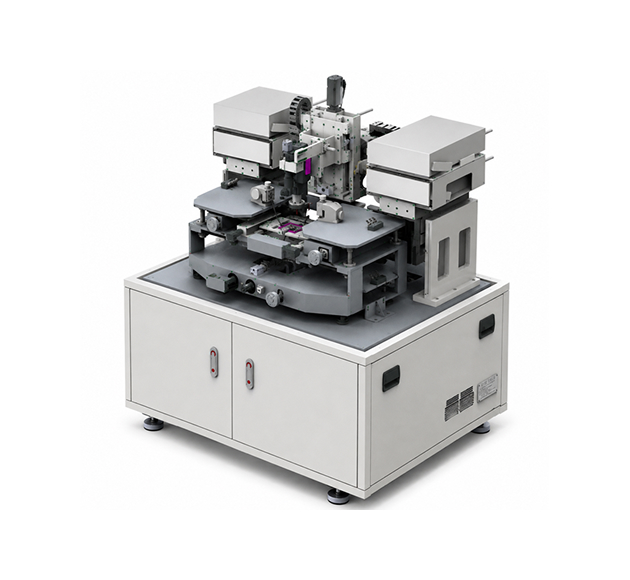

Double Side Manual Prober 은 Top Side 와 더불어 Back Side 측정 이 요구되는 Device에 적합한 Probing system 으로서 8~12 inch Wafer 및 Partial Wafer, Package Chip 등 다양한 Device를 Test 할 수 있으며 Photon Emission Microscopy 및 Thermal Emission microscopy 와 사용시 강력한 Performance 를 낼 수 있는 Double side probing system 입니다.
Back Side Probing 시 야기 되었던 불안정성과 불편함은 전용 Probe Card Holder 와 전용 Platen을 활용하여 보다 신속하고 안정적인 Back Side Pin Contact 을 제공 합니다.
또한 특수 코팅된 Glass chuck 과 Silicon chuck은 Emission 투과율을 향상 시켜줍니다.
Double Side Probe Station
System introduction
High-precision electrical characterization at wafer or chip level with simultaneous top- and backside probing.
High-precision electrical characterization at wafer or chip level with simultaneous top- and backside probing.
Motorized positioning, laser alignment and marking, autofocus zoom microscopy, and B1500/4200A-SCS analyzers provide accurate probe placement and stable contact.
A 0.1 µm-resolution positioner supports I-V, leakage-current, breakdown-voltage, resistance, capacitance, and transistor measurements. Laser marking is optional.
Specification
| Chuck Size | 300mm (100mm~300mm 고객 요청에 따라 변경 가능) |
|---|---|
| Probe Type | Semi-Auto/Manual Probe station |
| Chuck Material | Nickel plated |
| Stage Stroke | XY Axis(300mm)Z Axis(10mm) , Theta(movement ± 3°) |
| Optic Stage Stroke | XYZ Axis(±50mm) |
| Isolation Table | 3 Auto Leveling Valve, Natural Frequency of System : Vertical : 1.2~1.5Hz |
| Optic Unit | 4 or 5Hole Turret, Probing View Camera |
| Option | NCF 시스템(미세 열을 감지 하기 위한 I-PRECISION에서 자체 개발) |
| Size | (W)1,800 x (D)1,600 x (H) 2,000 |
| Utility | CDA(0.5MPa), Vacuum(50KPa) |
| Option | Hot Chuck, Motorized Positioner, Dark box, Full automation. |
| Chuck Size | 300mm (100mm–300mm, customizable on request) |
|---|---|
| Probe Type | Semi-Auto/Manual Probe station |
| Chuck Material | Nickel plated |
| Stage Stroke | XY Axis(300mm)Z Axis(10mm) , Theta(movement ± 3°) |
| Optic Stage Stroke | XYZ Axis(±50mm) |
| Isolation Table | 3 Auto Leveling Valve, Natural Frequency of System : Vertical : 1.2~1.5Hz |
| Optic Unit | 4 or 5Hole Turret, Probing View Camera |
| Option | NCF System (I-PRECISION proprietary micro-heat detection) |
| Size | (W)1,800 x (D)1,600 x (H) 2,000 |
| Utility | CDA(0.5MPa), Vacuum(50KPa) |
| Option | Hot Chuck, Motorized Positioner, Dark box, Full automation. |
